Червячные редукторы в круглом корпусе
Червячные редукторы
Червячные редукторы
Червячные редукторы
Червячные мотор-редукторы INNOVARI (Италия) построены по модульному принципу:
– на складе отдельно хранятся базовые модули, входные фланцы под двигатели, крепежные лапы, боковые фланцы, входные и выходные твердотельные валы, реактивные штанги.
Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания. Редукторы типоразмеров 030-085 поставляются залитыми маслом для любой монтажной позиции, при заказе типоразмера 110 необходимо указывать монтажную позицию.
Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, и выходных фланцев. Это обеспечивает взаимозаменяемость по размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, VARVEL, SEW EURODRIVE, LENZE, NORD.
Теперь Вы, наши уважаемые заказчики, можете получить со склада собранный мотор-редуктор в кратчайшие сроки.

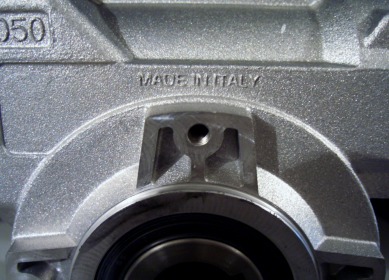

Признаком  того, что редуктор INNOVARI произведен в Италии, является литая надпись «Made in Italy» на корпусе редуктора.

Отличительные особенности червячных мотор-редукторов INNOVARI:
Типоразмеры 030-085 корпус из алюминия, типоразмер 100 – из чугуна
Выходные валы изготовлены из стали С40, входные валы – из стали 39 NiCrMo3
Используются высококачественные подшипники KOYO, NSK, KBC
Используются высококачественные сальники Freudenberg, NOK
Используются графитовые, а не бумажные прокладки
Уровень шума 60/65 dBA
Возможна скрутка из двух червячных редукторов с передаточным числом до 4080
Нестандартные исполнения: -Взрывозащищенное по стандартам ATEX 2, ATEX 3
С пониженным люфтом для точных перемещений (сервоприводы)
Для пищевой промышленности с выходным валом и болтами из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками
Мотор-редуктор полностью из нержавеющей стали для химической,  рыбоперерабатывающей промышленности, фекальных насосов и других агрессивных сред
Нестандартный диаметр и длина входного\выходного валов, фланцев и т.д.
Описание:

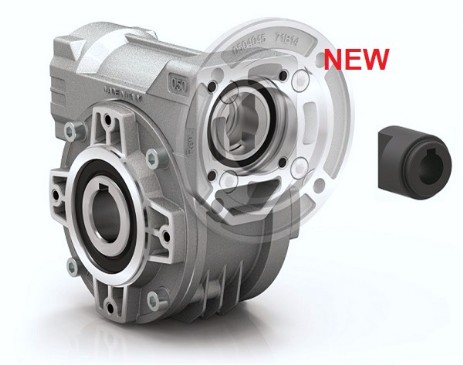

Муфта для редукторов габаритных размеров: 030-085
Диаметры внутренних отверстий муфт соответствуют диаметрам валов электродвигателей габ. 56-100/112
Материал муфты: Алюминий, Полиамид PA66-GF50
Преимущества:
(перед редукторами в стандартном исполнении в входным валом со шпонпазом)
Простота сборки мотор-редуктора - не надо запрессовывать сальник в моторный фланец.
При необходимости легко заменить входной фланец (графитовая прокладка не нужна, сальник во фланце не нужен).
Муфта не "прикипает" к стальным валам редуктора или электродвигателя в процессе эксплуатации даже в условиях коррозионных сред, что гарантирует разборку мотор-редуктора.
Корпус редуктора полностью герметичен, поэтому возможна транспортировка и хранение без моторного фланца.

030
045

050
063
63A
085
Вид муфты





Диаметр внутреннего отверстия, мм
9
11
9
11
14
9
11
14
19
11
14
19
24
14
19
24
28
Материал муфт
Полимер**
Алюминий
Полимер**
Алюминий
Полимер**
Алюминий
* При использовании этих муфт необходимо заменить шпонку вала электродвигателя на шпонку, входящую в комплект муфты (она короче стандартной шпонки).
** Тип полимера, из которого сделана муфта - Полиамид PA66-GF50:
материал устойчив к высоким нагрузкам,
имеет повышенную прочность на сжатие,
обладает лучшей стабильностью размеров по сравнению с другими полиамидами,
увеличенный температурный диапазон (+120°С).
Применения:
конвейеры,
транспортеры,
мешалки,
пищевая, упаковочная промышленность
лебедки, приводы ворот
Типоразмер редуктора
Передаваемый момент (Нм)
Мощность присоединяемых двигателей (кВт)
Диаметр выходного вала (мм)
Передаточные числа
Габаритные размеры чертеж
030
21
0,09...0,18
14
5…100
045
41
0,09...0,37
18, 19, 20
7…102
050
72
0,12...0,75
24, 25
7…100
063
147
0,37...1,8
25
7…94
63A
191
0,37...1,8
28, 30
7…94
085
347
0,55...4,0
35, 38
7…96
110
651
1,1...7,5
42, 45
7…99
Внимание!С 2006 года для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
Аналоги других производителей, взаимозаменяемые по основным посадочным размерам
Типоразмер редуктора
SITI
Bonfiglioli
STM
Varvel
030

VF030
RI28

045
MI40
VF044
RI45
SRT40
050
MI50
VF049
RI50
SRT50
063
MI60
VF063
RI63
SRT60
63A
MI70
VF072
RI70
SRT70
085
MI80
VF086
RI85
SRT85
110
MI110
VF110
RI110
SRT110
