Вибрационные датчики уровня INNOLevel VIBRO N

Вибрационные датчики уровня INNOLevel VIBRO серии N

Вибрационный сигнализатор уровня INNOLEVEL VIBRO серии N может применяться как сигнализатор уровня заполнения, опустошения или промежуточного уровня в емкостях с сыпучими веществами.

Датчик предназначен для использования с мелкозернистыми и пылевидными материалами, которые не склонны к налипанию.

Установка вертикально, горизонтально, под углом, а также — в ограниченном пространстве (например, в трубе выгрузки материала).

Принцип работы:

Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.

Стандартные примеры применения вибрационного датчика-сигнализатора уровня для сыпучих материалов INNOLEVEL VIBRO серии N:

• Производство строительных материалов (цемент, песок, сухие смеси)

• Пищевая промышленность (мука, соль, сахар)

• Полимерная промышленность (полимерныйгранулят и пр.)

• Химическая промышленность (минеральные удобрения, известь)

• Агропромышленный комплекс (комбикорм, зерно, лузга)

Преимущества:

• Чувствительность от 10 гр/литр

• Встроенная задержка выходного сигнала 0,5…30 секунд

• Высокотемпературное исполнение до +250°С

• цилиндрическая резьба G1 1/2"

• Возможно изготовление датчиков с трубным удлинением до 4000 мм

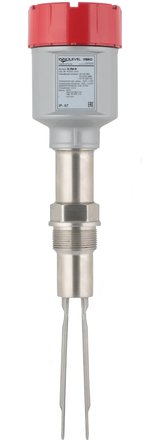

Вибрационный датчик-сигнализатор уровня сыпучих

Артикул	Описание
IL-VM-N	Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +150 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2", нерж. сталь 304, удлинение 200 мм, нерж. сталь 304, выход — реле DPDT
IL-VM-N-HT250	Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +250 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2, нерж. сталь 304, удлинение 200 мм, нерж. сталь 304, выход- реле DPDT
IL-VM-N-Ex	Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ.ТР ТС 012/2011, -40 +150 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2", нерж. сталь 304, удлинение 200 мм, нерж. cталь 304, выход- реле DPDT
IL-VM-N-Ex-HT250	Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +250 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2", нерж. сталь 304, удлинение 200 мм, нерж. cталь 304, выход- реле DPDT

Опции для вибрационного датчика уровня INNOLEVEL VIBRO серии N

Артикул	Описание	Внешний вид
ДУ 40 С	Гайка сталь 1 ½"
ДУ 40 СО	Гайка сталь оцинкованная 1 ½"
ДУ 40 S304	Гайка нерж. сталь 304, G 1 ½"
IL-001	Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
IL-002	Жесткое удлинение вала (+50 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
IL-006	Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-007	Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-013	Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-011	Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-008	Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-009	Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-010	Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
	Фланец, D=155 мм, нерж. сталь
