Термоконтроллер INNOCONT TRT-D-L-230-PT
INNOCONT серии TRT-D-L-230-PT – температурный контроллер с дисплеем для монтажа на DIN-рейку
Размер: Ш54xВ94мм
Питание: 220 VAC ± 10%
Работа с датчиком температуры Pt100
Тип регулирования: ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-
Тип выхода – релейный SPDT
Выбор режима нагрева или охлаждения
• Установка в электрошкаф на DIN-рейку
• Тип регулирования : ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-
• Работа с датчиком температуры Pt100
• Выход реле SPDT
• Выбор режима нагрева или охлаждения
Варианты исполнений температурных контроллеров INNOCONT серии TRT-D-L-230-PT
Температурный контроллер с дисплеем для монтажа на DIN-рейку INNOCONT серии TRT-D-L-230-PT имеет единый артикул. Структура формирования артикула:

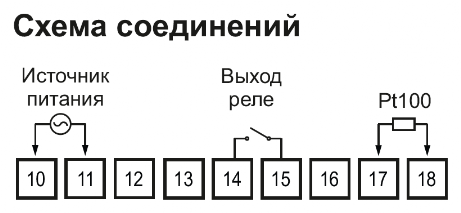

Схема соединений

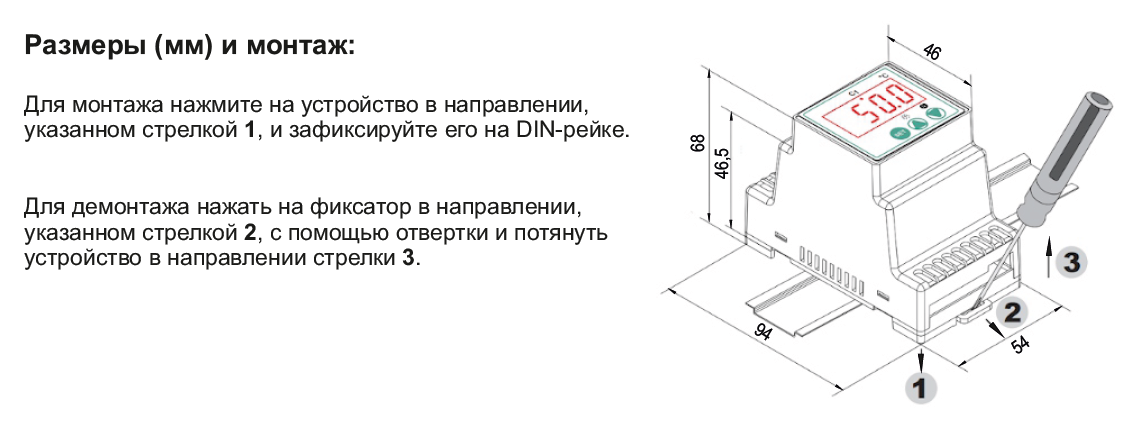

• Температурные контроллеры INNOCONT серии TRT-D-L-230-PT предназначены для установки на DIN-рейку.
• Во время монтажа все провода, присоединенные к устройству должны быть обесточены. Не допускается воздействие на контроллер температуры, влажности и загрязнения, уровень которых не соответствует значениям, указанным в таблице «Условия окружающей среды».
• Линии питания и линии входного сигнала не должны располагаться близко друг к другу для исключения наводок.
• Персонал, производящий эксплуатацию температурного контроллера INNOCONT серии TRT-D-L-230-PT, должен быть хорошо ознакомлен с правилами установки, сборки, ремонта и эксплуатации изделия и иметь соответствующую квалификацию и уровень профессиональной подготовки.

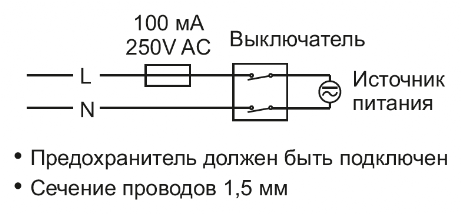

• В соответствии с правилами техники безопасности выключатель питания должен иметь обозначение к принадлежности к соответствующему устройству и быть легко доступным для оператора.
Диапазоны температуры | |||
| Тип датчика температуры | Диапазон темп. (°C) | Диапазон темп. (°F) | Точность |
| Pt100 с десятичным значением | -99.9...300.0 | -99.9...543.0 | ±0,5%(осн. диап.)±1 цифра |
| Pt100 с целым значением | -200...600.0 | -328...1112 | ±0,5%(осн. диап.)±1 цифра |
Условия окружающей среды | |
| Температура окруж. среды | 0...50 ºC / -25...70 ºC (хранение) |
| Макс. относительная влажность | 80% при темп. ≤ 31°C |
| Степень защиты | Лицевая панель: IP54; корпус: IP20 |
| Электрические характеристики | |
| Напряжение питания | 220 В перем. тока ± 10%, 50-60 Гц |
| Потребляемая мощность | Макс. 5 ВА |
| Подключение | Клеммная колодка, сечение проводов: питание - 2,5 мм²; вых. сигнал -1,5 мм² |
| Статус управляющего выхода | Светодиод С1 горит, когда на управляющий выход активен |
| Дисплей | LED красный, 4 цифры, высота 12 мм,7 сегментов |
| Выходные сигналы | |
| Выход реле | NO+NC,250 В перем. тока, 8 А (для резистивной нагрузки) |
| Ресурс выхода | 250 В перем. тока, 8 А (для резистивной нагрузки) 300.000 циклов срабатываний |
| Управление | |
| Тип управления | ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования |
| Период измерения | 100 мс |
| Пропорциональный диапазон | Настраиваемый 0...100%. Если равен 0,0%, выбран режим ВКЛ/ВЫКЛ |
| Цикл регулирования | 0...250 сек |
| Гистерезис | 1...50°C |
| Корпус | |
| Тип корпуса | Подходит для скрытого монтажа на панели в соответствии с DIN 43 700 |
| Размеры | 54х94х68 мм. |
| Масса | Прибл. 190 г. |
| Материал | Негорючий пластик (самозатухающий) |
