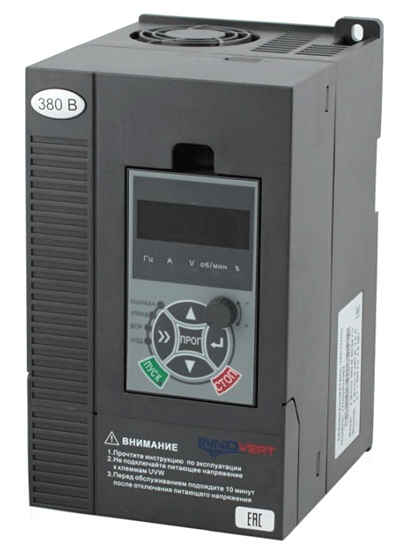

Обзор преобразователя частоты с векторным управлением серии ITD
Преобразователи серии INNOVERT ITD – преобразователи частоты с векторным управлением с использованием технологии бессенсорного управления моментом и скоростью.
Общепромышленное назначение:
Все семейство преобразователей представлено в виде двух линеек:
● преобразователи диапазона мощностей от 0,4 кВт до 4 кВт (версия В2) выполняются в двух конструктивных исполнениях для крепления на DIN-рейку;
● преобразователи диапазона мощностей от 5,5 кВт до 800 кВт (версия В3) выполняются в десяти конструктивных исполнениях для крепления на панель.
Все модели с мощностью до 22 кВт обладают встроенным тормозным модулем.
Преобразователи INNOVERT ITO предназначены для управления трёхфазными двигателями от 0,5 Гц с возможностью регулировки и контроля момента нагрузки на выходном валу.
Технические характеристики:
● Мощность: 0,4-800 кВт
● Напряжение питания: 220/380 В
● Удерживает момент нагрузки от 0,5 Гц
● Выходная частота до 3200 Гц
● Работающая защита от коротких замыканий
● Перегрузочная способность 180%, 20 с
● Встроенный блок питания 24 VDC, 200мА во всем диапазоне мощностей
● Программируемое выходное реле с перекидным контактом NO/NC
● 6 программируемых входов
Преобразователи мощностью 0,4…2,2 кВт рассчитаны на питание от однофазной сети 220 В 50/60 Гц, а мощностью 0,75…800 кВт рассчитаны на питание от трехфазной сети 380 В 50/60 Гц. Все приборы комплектуются сменным пультом управления со светодиодным индикатором или с жидкокристаллическим дисплеем (последнее – опционально).
По уровню помехозащищенности и электробезопасности ПЧ серии ITD сертифицированы на соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Применение преобразователей INNOVERT ITD:
ПЧ серии INNOVERT ITD могут работать как в режиме скалярного управления по соотношению U/f, так и в векторном режиме с использованием прогрессивной технологии бессенсорного управления. Правильный выбор режима обеспечивает возможность эффективного и точного управления скоростью и моментом электрического двигателя, управляемого от преобразователя частоты. Широкий диапазон мощностей ПЧ, разнообразие режимов управления гарантируют универсальность применения приводов на базе ПЧ серии ITD.
Области возможного применения:
● оборудование металлообрабатывающих станков, сборочных конвейеров, промышленных манипуляторов
● кузнечное и прессовое оборудование
● электрооборудование строительных машин и механизмов
● промышленные транспортировочные устройства: ленточные транспортеры, конвейеры и подъёмно-транспортное оборудование
● пищевое оборудование и станки для упаковки продукции
● оборудование для текстильного производства
● оборудование для систем водоснабжения и водоотведения, системы вентиляции и кондиционирования
● оборудование добывающей промышленности: буровое , для добычи и обогащения руд, производства строительных материалов.
Следует отметить, что областями, для которых не подходят ПЧ серии INNOVERT ITD, являются сферы, связанные непосредственно с безопасностью людей, например, медицинское оборудование.
Преимущества применения и достоинства ПЧ INNOVERT серии ITD:
● стабильность работы на низких скоростях с постоянным моментом с точностью до ±5%, стабильностью частоты до ±0,02%
● простота настройки при разных способах управления, автонастройка
● ряд типоразмеров позволяет простую установку на DIN-рейку
● ряд типоразмеров имеет встроенный тормозной модуль
● предусмотренные типы защит: от короткого замыкания, от перенапряжения, от пониженного напряжения, от обрыва фаз
● температурный контроль IGBT-модуля исключает превышение рабочей температуры основных переключающих элементов схемы инвертора
● встроенный ПЛК для программирования многоскоростных циклических режимов работы (до 15 предустановленных скоростей)
● диапазон регулирования скоростей: в скалярном режиме: 1:50, в векторном 1:100
● наличие уникальных функций работы ПЧ: электронный потенциометр, загрузка/выгрузка параметров рабочего цикла, поддержка шины постоянного тока для нескольких приводов, автодетектирование внутреннего или периферийного оборудования при включении питания
● возможность копирования параметров на другие преобразователи частоты с помощью съёмной панели управления
● встроенный вход RS485.
Пример применения преобразователей частоты
Задача: на линии намотки ткани привод рулона работает с постоянной скоростью, из-за этого по мере намотки полотна натяжение увеличивается, что приводит к его разрыву-линия останавливается-издержки от простоя оборудования.
Решение: Установка преобразователя INNOVERT ITD, работающего в векторном режиме поддержания момента, обеспечила постоянное натяжение ткани-разрыви полотна прекратились-издержки от простоя линии минимизированны.
