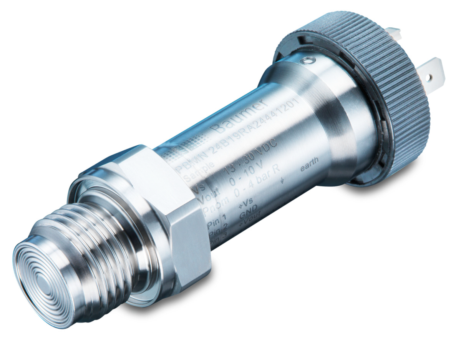

Датчик измерения давления и непрерывного измерения уровня PBMN flush
- Полностью сварной датчик давления с герметичной мембраной
- Надежный корпус из нержавеющей стали
- Диапазон измеряемого давления от -1 до 400 бар
- Идеально подходит для применения в пищевой, фармацевтической и других гигиенических отраслях
- Оптимальная точность измерения и стабильность работы
Технические характеристики
Эксплуатационные характеристики | |
| Давление | Абсолютное Относительное (откалиброванное значение) |
| Диапазон активной термокомпенсации | -40 … 85 °C |
| Долговременная устойчивость | ≤ 0.1 % FSR/a, диапазон измерения > 1 бар ≤ 1мбар, диапазон измерения ≤ 1 бар |
| Макс. погрешность измерения | ± 0.1 % FSR ± 0.25 % FSR ± 0.5 % FSR |
| Макс.предел измерения | 400 бар |
| Макс.коэффициент поднастройки | 5 : 1 |
| Диапазон измерения | -1 … 400 бар |
| Стандартная ошибка измерения (BFSL) | ± 0.04 % FSR ± 0.1 % FSR ± 0.2 % FSR |
| Мин. предел измерения | 0.1 бар |
| Время нарастания (10 ... 90 %) | ≤ 5 мс |
| Температурный коэффициент | ≤ 0.03 % FSR/10 K, предел измерения ≤ 0.03 % FSR/10 K, нулевая точка |
Условия технологического процесса | |
| Температура процесса | -40 … 125 °C, без термовставки -40 … 200 °C, с термовставкой |
| Давление процесса | См.раздел "Условия эксплуатации" |
| Условия СИП процесса | < 60 мин, без термовставки и при температуре среды до 150 °C Непрерывный, с термовставкой и при температуре среды до 200 °C |
Технологическое присоединение | |
| Материал контактной части | AISI 316L (1.4404) |
| Материал контактной части, мембрана | AISI 316L (1.4435) |
| Материал контактной части, уплотнение | EPDM, опционально |
| EPDM уплотнение соответствует Санитарному стандарту 3-А 18-03 класс II, | |
| EPDM уплотнение соответствует Санитарному стандарту 3-А 18-03 класс I (макс.8% молочного жира) | |
| FKM (Viton®), опционально | |
| FKM (Viton®) уплотнения, мин.температура окр.среды до -20 °C, мин.температура рабочей среды до -25 °C NBR, опционально | |
| Шероховатость поверхности (контактной части) | |
| Мембрана | Ra ≤ 0.4 мкм |
| Сварной шов | Ra ≤ 0.8 мкм |
| Условия окружающей среды | |
| Диапазон рабочих температур | -40 … 85 °C |
| Температура хранения | -40 … 85 °C |
| Класс защиты (EN 60529) | IP 65, с разъемом DIN EN 175301- 803 A (DIN 43650 A), 4-pin IP 67, с кабельным соединением IP 67, с разъемом M12-A. 4-pin IP 67, с экранированным кабелем |
| Сопротивление изоляции | 100 МОм , 500 В пост.тока |
| Удар (EN 60068-2-27) | 100 г / 2 см, 4000 импульсов на ось и направление |
| Электрический разряд (EN 60068-2-27) | 50 г / 11 мс, 100 г / 6 мс, 10 импульсов на ось и направление |
| Колебания (синусоидальные) (EN60068-2 6) | 1.5 мм p-p (10 … 58 Гц), 10 г (58 Гц … 2 кГц 10 циклов (2.5 ч) на ось |
| Колебания, широкополосные рандомизированные (EN 60068-2-64) | 0.1 г² / Гц, > 10г RMS(среднеквадратичное) (20 Гц … 1 кГц 30 мин.на ось) |

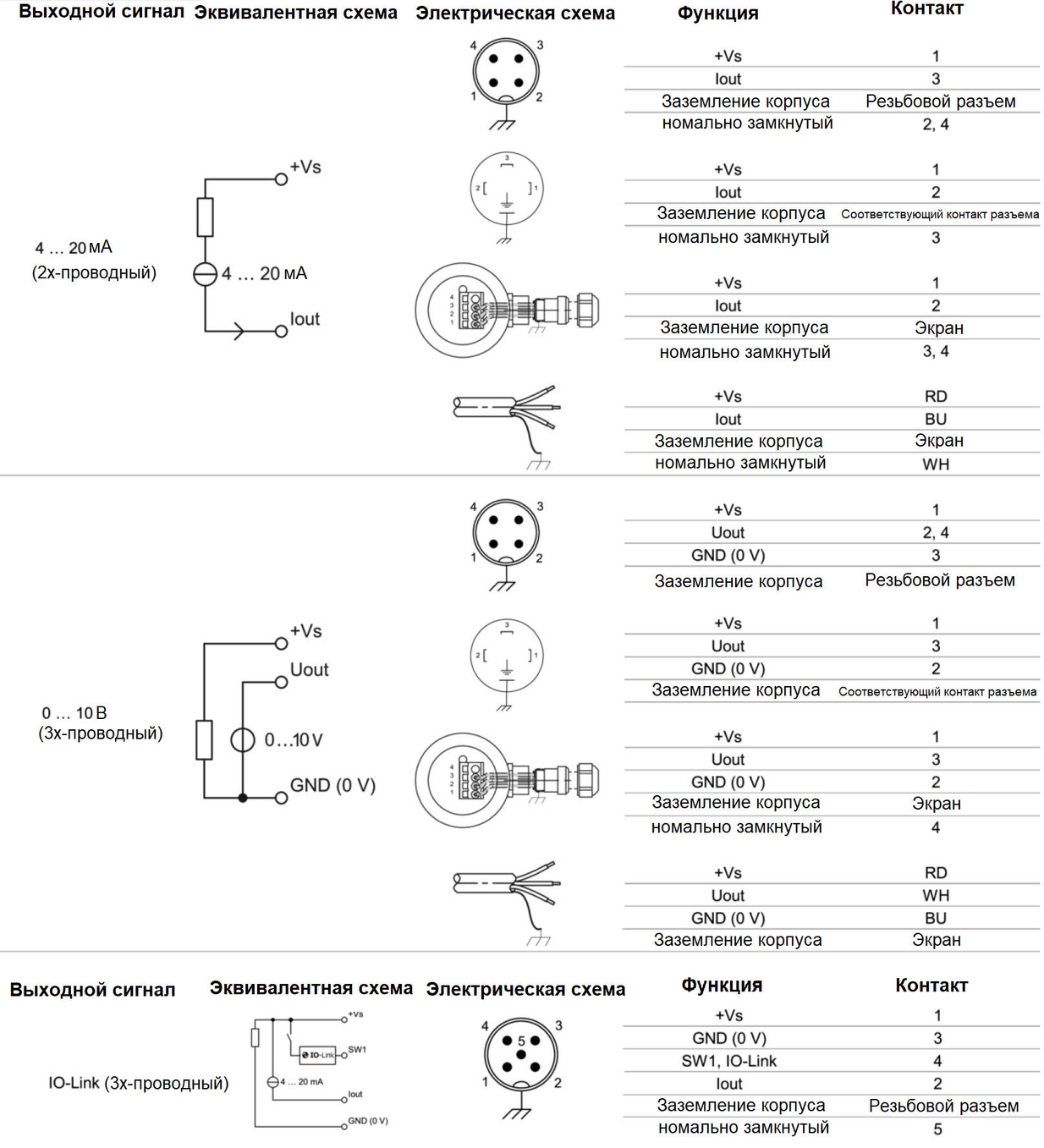

| Выходной сигнал | |
| Токовый выход | 4 … 20 мA , 2х-проводный 20 … 4 мA , 2х-проводный |
| Выход по напряжению | 0 … 10 В , 3х-проводный 0 … 5 В , 3х-проводный 0.5 … 4.5 В , 3х-проводный 1 … 5 В , 3х-проводный 10 … 0 В , 3х-проводный |
| Сопротивление нагрузки | > 5кОм, с выходом по напряжению R = (Uver - 8 В)/20 мA, с токовым выходом |
| Сопротивление изоляции | > 100 МОм , 500 В пост.тока |
| Защита от короткого замыкания | Есть |
| Сопротивление шунта | Rs ≤ (Vs - 8 В)/0.0205 A Rs ≤ 270 Ом, Vs = 24 В |
| Корпус | |
| Тип | Компактный измерительный преобразователь Соединительная гловка |
| Материал | AISI 316L (1.4404) |
| Электрическое соединение | |
| Разъем | DIN EN 175301-803 A (DIN 43650 A), 4-pin M12-A, 4-pin M12-A, 5-pin, нержавеющая сталь, выход IO-Link |
| Кабельный ввод | Cable Ø 8 … 10, нержавеющая сталь |
| Кабельное соединение | 1.5 м, 3х-проводный, экранированный |
Электропитание | |
| Напряжение питания | 13 … 30 В пост.тока,с выходом по напряжению 8 … 30 В пост.тока, с токовым выходом 18 … 30 В пост.тока , с IO-Link |
| Протокол взрывозащиты ATEX II 1/2G Ex ia IIC T4/T6 Ga/Gb | |
| Максимальные значения для определения барьера, Ui | 30 В пост.тока |
| Максимальные значения для определения барьера, Ii | 100 мA |
| Максимальные значения для определения барьера, Pi | 750 мВт |
| Внутренняя емкость, Ci | 31 нФ |
| Внутренняя индуктивность, Li | 3 мкГн |
| Протокол взрывозащиты ATEX II 1D Ex ia IIIC T107°C IP6X Da | |
| Напряжение питания, Un | 30 В пост.тока |
| Класс защиты кабельной арматуры | IP 65 |
Протокол взрывозащиты ATEX II 1G Ex ia IIC T4/T6 Ga | |
| Максимальные значения для определения барьера, Ui | 30 В пост.тока |
| Максимальные значения для определения барьера, Ii | 100 мA |
| Максимальные значения для определения барьера, Pi | 750 мВт |
| Внутренняя емкость, Ci | 31 нФ |
| Внутренняя индуктивность, Li | 3 мкГн |
| Соответствие требованиям и разрешения | |
| Электромагнитная совместимость | EN 61000-6-2, EN 61000-6-3 |
| Протокол взрывозащиты | ATEX II 1/2G Ex ia IIC T4/T6 Ga/Gb ATEX II 1/2G Ex ia IIC T3/T4/T6 Ga/Gb ATEX II 1D Ex ia IIIC T107 °C IP6X Da ATEX II 1G Ex ia IIC T4/T6 Ga ATEX II 1G Ex ia IIC T3/T4/T6 Ga |
Условия эксплуатации
Размеры (мм)
Корпус
Корпус с разъемом M12-A, 4-pin
Корпус с разъемом DIN EN 175301-803 A (DIN 43650 A), 4-pin
Корпус с кабельным соединением 3х-проводный, длина 1.5 м
Цилиндрический корпус с кабельным вводом
Размеры (мм)
Технологическое присоединение
G51-41
G 1/2 A DIN 3852-E (BCID: G51)
A03-48
G 1/2 A гигиенический (BCID: A03)
G08-42
G 1/2 A ISO 228-1 с конусом (BCID: G08)
G09-46
G 1/2 A DIN 3852-E с уплотнительным кольцом на торце (BCID: G09)
A04-44
G 1 A гигиенический (BCID: A04)
G12-43
G 1 A DIN 3852-E с уплотнительным кольцом на торце (BCID: G12)
G51-71
G 1/2 A DIN 3852-E с термовставкой (BCID:G51)
G12-73
G 1 A DIN 3852-E с уплотнительным кольцом на торце и с термовставкой (BCID: G12)
A04-74
G 1 A гигиенический с термовставкой (BCID: A04)
G 1/2 A DIN 3852-E с уплотнительным кольцом на торце и с термовставкой (BCID: G09)
Электрическое соединение
