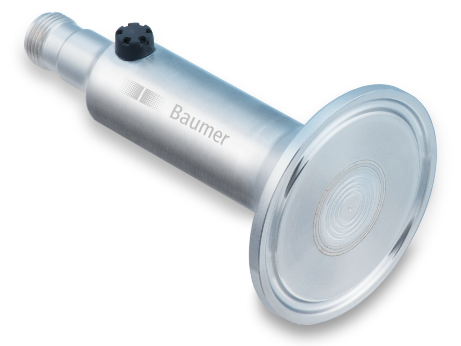

Датчик измерения давления и непрерывного измерения уровня Baumer PP20H
- Изготавливаются с любыми типами гигиенических присоединений
- Устойчивы ко всем стандратным моющим растворам СИП-моек
- Не восприимчивы к воздействию конденсата
- Оснащены протоколом обмена данными IO-Link ( параллельно с выходом 4 ... 20 мA) (опционально)
- Монтаж в трубу от DN 25
- Измерение величин абсолютного, относительного давления и вакууметрического давления
Технические характеристики
Эксплуатационные характеристики | |
| Давление | Абсолютное Относительное (откалиброванное значение) |
| Диапазон активной термокомпенсации | -20 … 125 °C |
| Долговременная устойчивость | ≤ 0.2 % FSR/a |
| Макс. погрешность измерения | ± 0.5 % FSR ± 1.0 % FSR , 0 … 0.4 бар |
| Макс.предел измерения | 40 бар |
| Диапазон измерения | -1 … 40 бар |
| Стандартная ошибка измерения (BFSL) | ± 0.2 % FSR ± 0.5 % FSR , 0 … 0.4 бар |
| Мин. предел измерения | 0.4 бар |
| Время нарастания (10 ... 90 %) | ≤ 20 мс |
| Температурный коэффициент | ≤ 0.2 % FSR/10 K, предел измерения ≤0.2% FSR/10K, нулевая точка |
| Условия окружающей среды | |
| Температура окружающей среды | -20 … 85 °C |
| Температура хранения | -40 … 85 °C |
| Класс защиты (EN 60529) | IP 67, без разъема M12-A, 4-pin IP69 , с соответствующим кабелем |
| Сопротивление развязки | > 100 МОм , 500 В пост.тока |
| Удар (EN 60068-2-27) | 100 г / 2 см, 4000 импульсов на ось и направление |
| Охлаждение (EN 60068-2-1) | Ab: -40 °C, 2 ч (отключен) |
| Горячий пар, циклический (EN60068-2-30) | Db: 55°C, Вариант 1, 2 цикла (2 · 24 ч) |
| Сухое тепло (EN 60068-2-2) | Be: 85 °C, 6 ч (включен) |
| Электрический разряд (EN 60068-2-27) | 50 гр / 11 мс, 100гр / 6мс, 10 импульсов на ось и направление |
| Колебания (синусоидальные) (EN60068-2-6) | 1.5 мм p-p (10 … 58 Гц), 10 гр (58 Гц … 2 кГц), 10 циклов (2.5 ч) на ось |
| Колебания, широкополосные рандомизированные | 0.1 г² / Гц, > 10 гр RMS (среднеквадратичное) (20 Гц … 1кГц), 30 мин. на ось |
Условия технологического процесса | |
| Температура процесса | -20 … 125 °C |
| Давление процесса | См.раздел "Условия эксплуатации" |
| Условия СИП процесса | < 35 мин, при температуре среды до 150 °C < 60 мин, при температуре среды до 135 °C < 60 мин, с гигиеническим технологическим присоединением G 1/2A, при температуре среды до 135 °C |
Технологическое присоединение | |
| Материал контактной части | AISI 316L (1.4404) |
| Материал контактной части, мембрана | AISI 316L (1.4435) |
Шероховатость поверхности (контактной части) | |
| Технологическое присоединение | Ra ≤ 0.8 мкм |
| Выходной сигнал | |
| Токовый выход | 4 … 20 мA , 2-проводный |
| Защита от короткого замыкания | Есть |
| Сопротивление шунта | Rs ≤ (Vs - 8 В)/0.02 A |
| Корпус | |
| Тип | Компактный измерительный преобразователь |
| Материал | AISI 316L (1.4404) |
| Электрическое соединение | |
| Разъем | M12-A, 4-pin, нержавеющая сталь, выход 4 … 20 мA M12-A, 5-pin, нержавеющая сталь, выход IO-Link |
Электропитание | |
| Напряжение питания | 11 … 30В пост.тока , с выходным сигналом 4 … 20 мA 18 … 30 В пост.тока , с IO-Link |
| Защита от обратной полярности | Есть |
| Протокол взрывозащиты ATEX II 1/2G Ex ia IIC T4/T6 Ga/Gb | |
| Электромагнитная совместимость | EN 61000-6-2 EN 61000-6-3 EN 61326-2-3 |

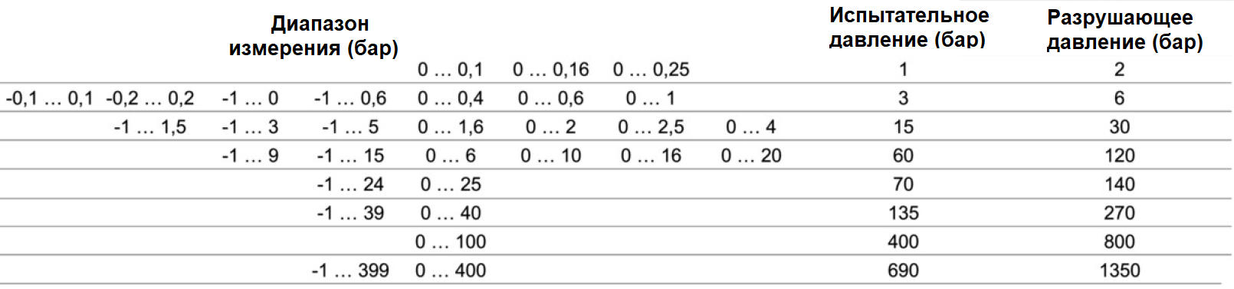

Условия эксплуатации
Размеры (мм)
Корпус
Короткий корпус с разъемом M12-A
Длинный корпус с разъемом M12-A
Размеры (мм)
Технологическое присоединение
G51-41
G 1/2 A DIN 3852-E (BCID: G51)
A04-44
G 1 A гигиенический (BCID: A04)
A03-48
G 1/2 A гигиенический (BCID: A03)
C03-53
Сlamp Ø 50.5 (BCID: C03)
C05-54
Сlamp Ø 64.0 (BCID: C05)
H03-59
DIN 11864-1-A (стерильное резьбовое соединение), DN40 (BCID: H03)
V02-61
Varivent® DN 32 … 125; 1 1/2" … 6" (Тип N), Ø 68 (BCID: V02)
V01-62
Varivent® DN 25; 1" (Тип F), Ø 50 (BCID: V01)
D03-65
DIN 11851 (соединение под молочную гайку), DN 40(BCID: D03)
D04-66
DIN 11851 (соединение под молочную гайку), DN 50(BCID: D04)
H04-68
DIN 11864-1-A (стерильное резьбовое соединение), DN50 (BCID: H04)

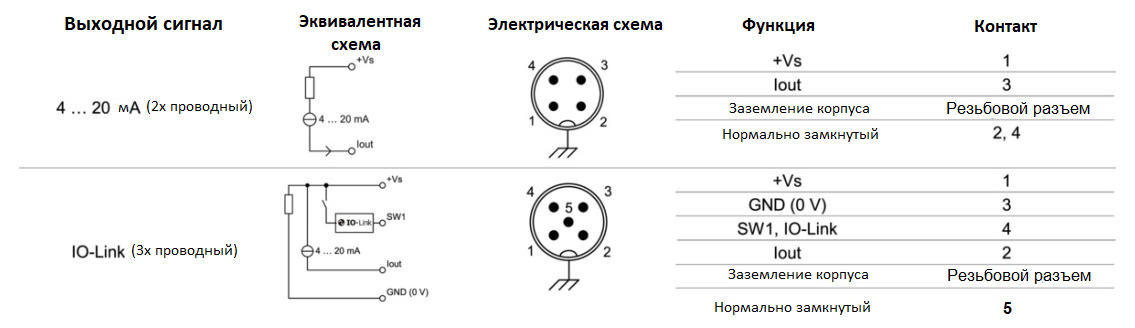

Электрическое соединение
