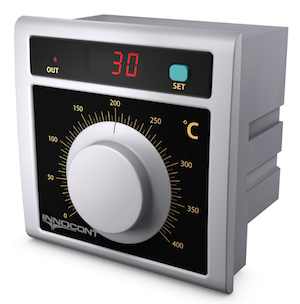

Термоконтроллер INNOCONT TRT-AD-L-230-J
INNOCONT серии TRT-AD-L-230-JINNOCONT серии TRT-AD-L-230-J – температурный контроллер с ручным заданием уставки и дисплеем
Размер: Ш96xВ96мм
Питание: 220 VAC ± 10%
Работа с термопарами J-типа (спай IC)
Тип регулирования ON/OFF (Вкл/выкл)
Тип выхода – релейный
• Тип регулирования ON/OFF (Вкл/выкл)
• Работа с термопарами j-типа (спай IC)
Варианты исполнений температурных контроллеров INNOCONT серии TRT-AD-L-230-J

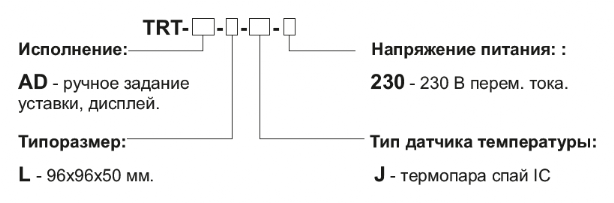

Температурный контроллер с аналоговым управлением и дисплеем INNOCONT серии TRT-AD-L-230-J имеет единый артикул. Структура формирования артикула:

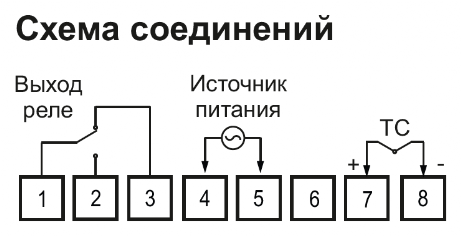

Схема соединений

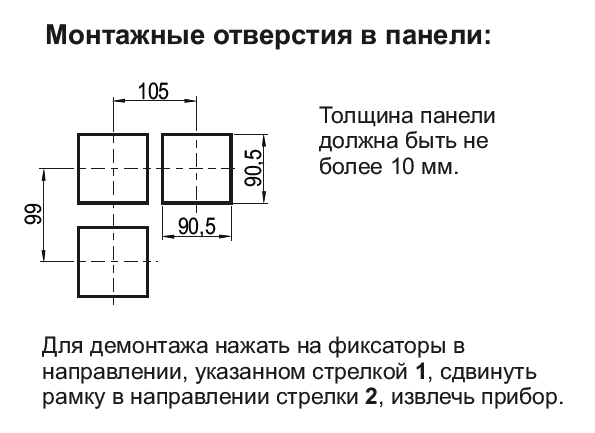

• Температурные контроллеры INNOCONT серии TRT-AD-L-230-J предназначены для установки в панель.
• Во время монтажа все провода, присоединенные к устройству должны быть обесточены. Не допускается воздействие на контроллер температуры, влажности и загрязнения, уровень которых не соответствует значениям, указанным в таблице «Условия окружающей среды».
• Линии питания и линии входного сигнала не должны располагаться близко друг к другу для исключения наводок.
• Персонал, производящий эксплуатацию температурного контроллера INNOCONT серии TRT-AD-L-230-J, должен быть хорошо ознакомлен с правилами установки, сборки, ремонта и эксплуатации изделия и иметь соответствующую квалификацию и уровень профессиональной подготовки.

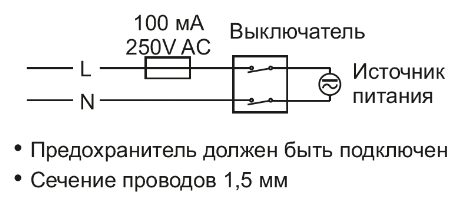

• В соответствии с правилами техники безопасности выключатель питания должен иметь обозначение к принадлежности к соответствующему устройству и быть легко доступным для оператора.
Условия окружающей среды | |
| Температура окруж. среды | 0...50 ºC / -25...70 ºC (хранение) |
| Макс. относительная влажность | 80% при темп. ≤ 31°C |
| Степень защиты | Лицевая панель: IP54; корпус: IP20 |
| Электрические характеристики | |
| Напряжение питания | 220 В перем. тока ± 10%, 50-60 Гц |
| Потребляемая мощность | Макс. 5 ВА |
| Подключение | Клеммная колодка для подключения проводов с сечением 2,5 мм² |
| Шкала | 0...400 °C |
| Установка температуры | 1 °C |
| Точность | ±4% |
| Дисплей | LED красный, 3 цифры, высота 7,6 мм,7 сегментов |
| Выходные сигналы | |
| Выход реле | NO+NC,250 В перем. тока, 8 А (для резистивной нагрузки) |
| Ресурс выхода | 250 В перем. тока, 8 А (для резистивной нагрузки) 300.000 циклов срабатываний |
| Управление | |
| Тип управления | Одна уставка |
| Тип регулирования | ON/OFF (ВКЛ/ВЫКЛ) |
| Гистерезис | 4 °C |
| Корпус | |
| Тип корпуса | Подходит для скрытого монтажа на панели в соответствии с DIN 43 700 |

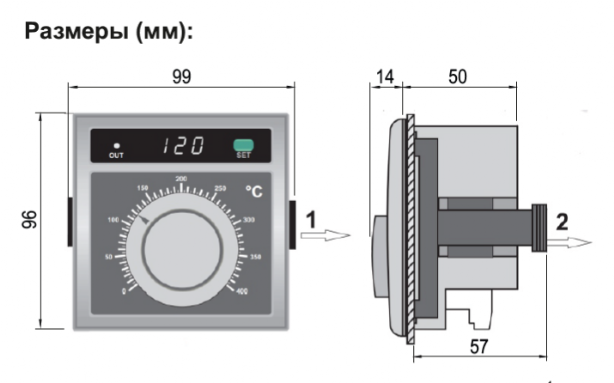

| Размеры | 96х96х50 мм. |
| Масса | Прибл. 250 г. |
| Материал | Негорючий пластик (самозатухающий) |
