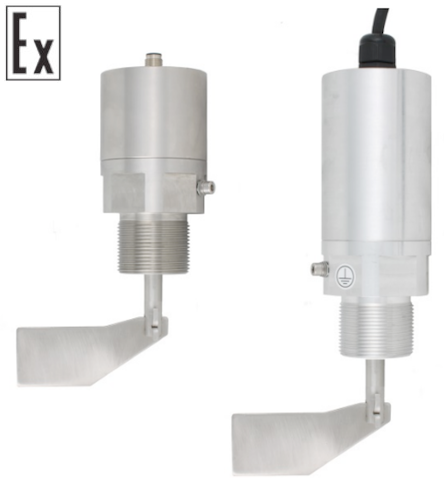

Ротационные датчики уровня INNOLEVEL серии PS
Специальный сигнализатор INNOLEVEL серии PS представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Принцип работы
Измерительная лопасть приводится в действие шаговым двигателем. При контакте лопасти с материалом крутящий момент возрастает до полного останова двигателя, выходной сигнал переключается (регистрация уровня материала). При снижении уровня материала лопасть освобождается, двигатель возобновляет вращение, выходной сигнал возвращается в исходное состояние.
Преимущества:
• Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами
• Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах
• Опционально корпус из нержавеющей стали 1.4305
• Быстроразъемное электрическое соединение M12
• Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание
• Работа в условиях сверхнизких температур до -50°С
Артикул | Характеристики | Напряжение питания |
IL-PS-AACA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | 115-230 VAC |
IL-PS-AACS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | |
IL-PS-ASCA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | |
IL-PS-ASCS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | |
IL-PS-EACA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон | 24 VDC |
IL-PS-EACS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон | |
IL-PS-EAMA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон | |
IL-PS-EAMS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон | |
IL-PS-ESCA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон | |
IL-PS-ESCS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон | |
IL-PS-ESMA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, разъем М12, выход - оптрон | |
IL-PS-ESMS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, разъем M12, выход - оптрон |
Опции для ротационного датчика уровня INNOLEVEL серии PS
Артикул | Описание | Внешний вид |
ДУ 40 С | Гайка сталь 1 ½" |  |
ДУ 40 СО | Гайка сталь оцинкованная 1 ½" |  |
ДУ 40 S304 | Гайка нерж. сталь 304, G 1 ½" |  |
IL-001 | Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |  |
IL-002 | Жесткое удлинение вала (+50 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |  |
IL-006 | Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |  |
IL-007 | Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-013 | Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |  |
IL-011 | Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-008 | Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-009 | Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-010 | Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
Фланец, D=155 мм, нерж. сталь |  |
